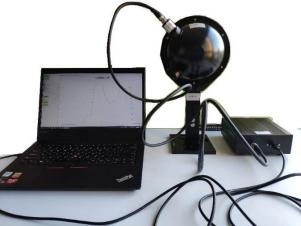

系統概述：

激光功率測試系統（LPAS）是采用積分球方式進行激光功率測試，本系統適合多種類型激光功率測量，尤其適合有發散角的激光光束，不適合熱敏探頭的系列激光光束。LPAS 積分球?qū)ｉT設計用于激光，確保了以精確和可重現的方法測定被校準或發散的激光或激光二極管。是測量激光光輻射束總功率的理想選擇。由于積分球獨特的幾何結構，激光束功率測量不受激光束偏振及校準的影響。伴隨積分球總處理能力產生的衰減也緩和了探測器的飽和。該系統可與開口一起使用或用一系列的可選的光纖適配器開孔，用于激光二極管組件或開口縮減接頭。系統適合的激光波長從 350-1100nm（更換紅外探頭可以測試到 1700nm），可以測試的激光功率從uW 級到幾百瓦甚***更高（不同尺寸的積分球?qū)?yīng)不同的功率閾值），可以根據激光特點定制。

系統獨特性：

LPAS 激光功率測試系統的獨特之處是，可以定制測試高功率和小光斑的激 光光源。普通積分球涂層能夠耐受的閾值功率只有幾焦耳/cm2，因此對于小光斑 的高功率激光光束來說，積分球的涂層是難以承受的，很容易損壞涂層。

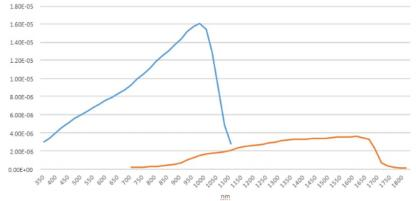

Si 探測器和 InGaAs 探測器的響應曲線

該系統可為 350 到 2000nm 波長區域內的激光提供光功率從幾u(yù)W 到幾百 W 的 激光功率測量。針對一些特殊的應用，我們亦可通過增加空間濾波片進行衰減。 系統軟件支持自行修正激光功率響應系數，可以支持無限制添加不同波長的 功率響應系數。該系統的功率響應校準可溯源***中國計量院。

系統特點：

? 積分球內部使用高反射率朗伯體涂料，降低激光方向敏感性；

? 探測器安裝端口，可以根據功率加不同的衰減適配器；

? 可定制兼容高功率激光輸入，加水冷或者風冷等；

? 多種積分球尺寸可選：2、4、6或者8英寸可選，或根據需要定 制更大的積分球；

? 多種種探測器可選：Silicon (Si), InGaAs (IN)；

? 可為光纖或者光譜儀預留出安裝端口；

? 校準結果可溯源***計量院等專業檢測機構；

? 軟件支持自行添加和修正功率響應因子，并任意切換。

? 可以定制測試脈沖激光功率

系統可測試測量的對象：

? 激光

? 激光二極管

? 激光二極管組件

? 發散的單色光源

? 脈沖激光功率（配高頻脈沖功率計）

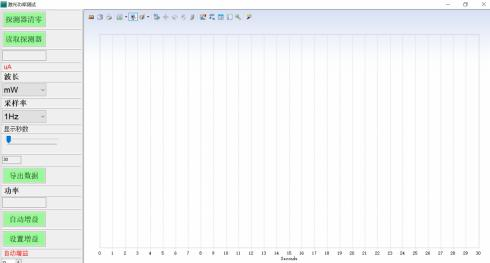

軟件界面：

? 軟件可以扣除背景清零

? 軟件可以開始和停止讀取探測器信號

? 可以設置參數單位，選擇校準

? 可以設置采樣頻率

? 可以設置顯示功率隨時間變化情況

? 可以設置采集信號的增益或者自動變化增益

? 可以到處測試數據

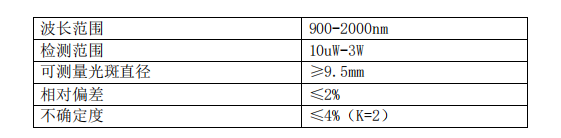

系統規格參數：
